Zbrojenie płyty fundamentowej: rozstaw, otulina, ile stali

Płyta fundamentowa domu jednorodzinnego ma zwykle dwie siatki, dolną i górną, z prętów żebrowanych ⌀10-⌀16 mm. Najczęściej spotyka się ⌀12 mm co 15 cm w obu kierunkach, co daje około 24 kg stali na m² płyty. Otulina według Eurokodu 2 to co najmniej 35 mm, a od spodu, przy betonowaniu na przygotowanym podłożu, co najmniej 40 mm. Poniżej wyjaśniamy każdą z tych liczb i pokazujemy je na rysunkach. Ostateczny układ zbrojenia zawsze wynika z projektu konstruktora i warunków gruntowych na działce.

Lokalna firma z Dolnego Śląska · Ciechłowice 8a, 59-305 Rudna · NIP 6922530152 · REGON 521768485 · OC działalności · Umowa pisemna · Oddzwonimy w 2h (pn-pt 8-18)

Czym jest zbrojenie płyty fundamentowej?

Zbrojenie płyty fundamentowej to kratownica ze stalowych prętów żebrowanych umieszczona wewnątrz betonu. Przejmuje siły rozciągające, których sam beton nie udźwignie. Beton dobrze pracuje na ściskanie, a słabo na rozciąganie: beton C25/30 ma wytrzymałość charakterystyczną na ściskanie 25 MPa, a średnią wytrzymałość na rozciąganie tylko 2,6 MPa (PN-EN 1992-1-1, tabl. 3.1). Stal jest odwrotnie. Razem tworzą żelbet, materiał, który pozwala płycie przenosić obciążenia z całego budynku w sposób przewidywalny i trwały przez dziesiątki lat.

W praktyce zbrojenie składa się z dwóch siatek (górnej i dolnej) ułożonych prostopadle, plus dodatkowych wzmocnień w miejscach, gdzie obciążenia się koncentrują, na przykład pod ścianami nośnymi, słupami i kominami. Każda siatka to dwa kierunki prętów wiązanych drutem albo zgrzewanych fabrycznie.

Bez zbrojenia płyta to tylko bardzo gruba posadzka: pęka, osiada nierównomiernie i nie spełnia żadnej z funkcji konstrukcyjnych, dla których ją wybierasz. Dlatego do każdej płyty fundamentowej, niezależnie od typu, potrzebny jest projekt konstruktora ze schematem zbrojenia.

Jak wygląda zbrojenie płyty w przekroju?

Patrząc od dołu:

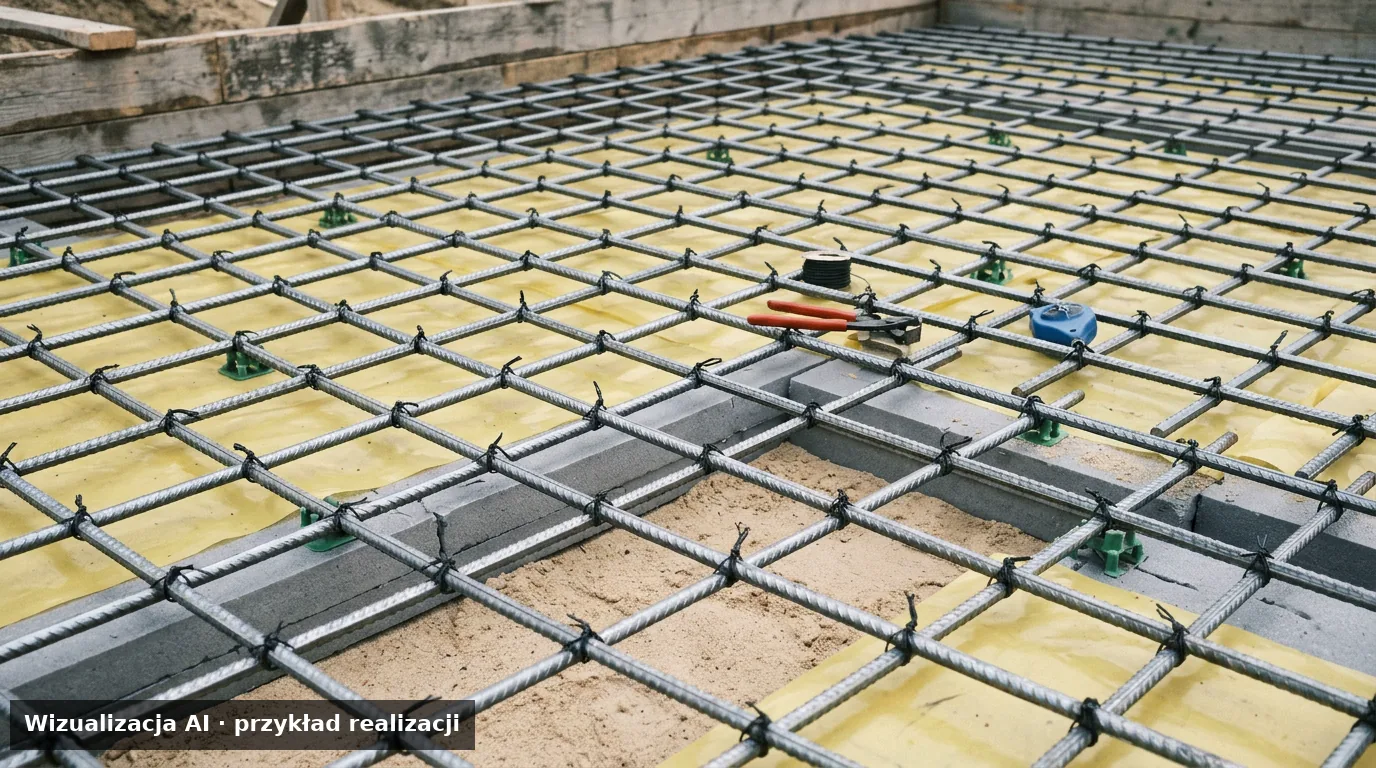

• Siatka dolna leży na dystansach, plastikowych albo betonowych podkładkach, które utrzymują otulinę od spodu.
• Kobyłki, czyli podpórki wygięte z prętów, stoją na siatce dolnej i trzymają siatkę górną na właściwej wysokości.
• Siatka górna jest ułożona tak, żeby nad nią została otulina od góry.
• Pręty krawędziowe w kształcie litery U obejmują obie siatki na obwodzie płyty i usztywniają jej krawędź.

Pod zbrojeniem leży folia PE, w ciepłej płycie także izolacja XPS, a niżej zagęszczona podsypka. Całą kolejność warstw, od gruntu po posadzkę, pokazujemy na rysunku przekroju na stronie płyta fundamentowa krok po kroku.

Jaka stal idzie do zbrojenia płyty fundamentowej?

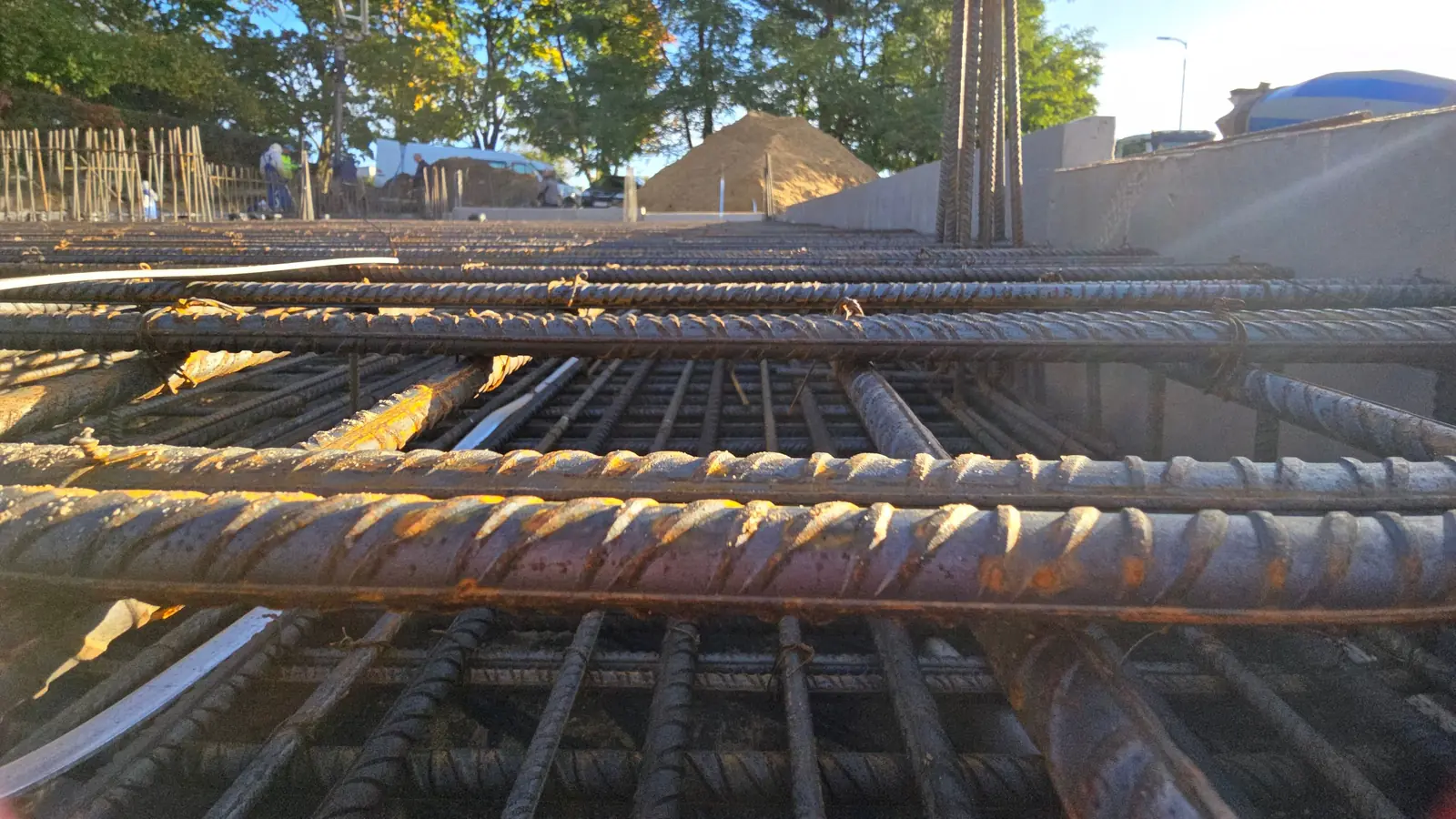

Standard rynkowy w Polsce to stal żebrowana B500SP (klasa A-IIIN) albo B500B, o granicy plastyczności 500 MPa. Norma odniesienia to PN-EN 1992-1-1 (Eurokod 2).

W praktyce różnica między gatunkami:

• B500SP (klasa A-IIIN, najczęściej spotykana w domach jednorodzinnych), stal o wyraźnej granicy plastyczności i klasie ciągliwości C według Eurokodu 2, czyli najwyższej. Lepiej znosi obciążenia dynamiczne i zmęczeniowe, co ma znaczenie na słabonośnych gruntach i w obiektach narażonych na drgania.
• B500B, klasa ciągliwości B, wystarczająca dla typowych domów, częściej spotykana w siatkach fabrycznych.

Każda partia stali ma atest hutniczy, a każdy pręt walcowane oznaczenie producenta i gatunku. Dobry wykonawca trzyma te dokumenty i przekazuje je inwestorowi przy odbiorze płyty.

Co ile układa się pręty i jakiej średnicy?

W płycie fundamentowej domu jednorodzinnego najczęściej stosuje się pręty główne ⌀10-⌀16 mm, w rozstawie typowo 15 cm w obu kierunkach. W poradnikach spotyka się rozstawy od 10 do 20 cm. Konkretne wartości zawsze wynikają z projektu konstruktora.

W typowej praktyce:

• Domy 80-150 m²: pręty główne ⌀12 mm, rozstaw 15 cm, dwie siatki (górna i dolna).
• Domy 150-220 m²: pręty główne ⌀12-⌀14 mm, rozstaw 15 cm, dodatkowe wzmocnienia pod ścianami nośnymi.
• Domy powyżej 220 m², dwukondygnacyjne, cięższe bryły: pręty ⌀14-⌀16 mm, rozstaw 12-15 cm, dodatkowe pręty w strefach koncentracji obciążeń.

Eurokod 2 ogranicza rozstaw od góry. Wartości zalecane dla prętów głównych w płytach to nie więcej niż trzykrotna grubość płyty i nie więcej niż 400 mm, a w strefach największych momentów nie więcej niż dwukrotna grubość i 250 mm (PN-EN 1992-1-1, p. 9.3.1.1).

Kluczowy punkt: te liczby są typowe, ale nie są regułą. Konstruktor liczy zbrojenie pod konkretny budynek, uwzględniając nośność gruntu z badań geotechnicznych, masę budynku, układ ścian nośnych i klasę ekspozycji betonu. Zbrojenie „na oko” albo „jak u sąsiada” to ryzyko, na które nie ma zgody.

Ile stali idzie na m² płyty fundamentowej?

Dwie siatki z prętów ⌀12 mm co 15 cm, w obu kierunkach, to około 24 kg stali na m² płyty. Przy płycie grubości 25 cm daje to około 95 kg stali na m³ betonu. Poniżej wyliczenie dla typowych układów, z mas nominalnych prętów podawanych przez producenta stali.

To same siatki podstawowe. Do tego dochodzą zakłady prętów (kilka procent masy) i dodatkowe pręty z projektu: na krawędziach, w narożach i pod ścianami nośnymi. Jak to wygląda dla trzech typowych domów:

• Płyta 100 m² pod domem parterowym 80 m². Typowo siatki ⌀12 mm w rozstawie 15 cm, dwukierunkowo, dwie warstwy. To około 24 kg stali na m² płyty, czyli przy grubości 25 cm około 95 kg na m³ betonu.
• Płyta 140 m² pod domem 120 m² z poddaszem użytkowym. Pręty ⌀12-⌀14 mm, dodatkowe wzmocnienia pod ścianą szczytową i ścianami konstrukcyjnymi w środku. Siatki podstawowe to około 24-32 kg/m², czyli 95-130 kg/m³ przy 25 cm.
• Płyta 220 m² pod domem dwukondygnacyjnym 200 m². Pręty ⌀14-⌀16 mm, gęstsze rozstawy w niektórych strefach, więcej dodatkowych wzmocnień. Siatki podstawowe to około 32-42 kg/m², czyli 130-170 kg/m³ przy 25 cm.

Ostateczną ilość stali podaje projekt konstruktora, a wycena płyty zawsze zależy od warunków gruntowych na działce. Bez badań gruntu nie ma wiążącej, stałej ceny.

Jakie jest minimalne zbrojenie płyty fundamentowej?

Eurokod 2 określa minimalny przekrój zbrojenia rozciąganego: As,min = max(0,26 · fctm / fyk; 0,0013) · b · d (PN-EN 1992-1-1, p. 9.2.1.1, stosowany do płyt przez p. 9.3.1.1).

Dla betonu C25/30 (fctm = 2,6 MPa) i stali B500 (fyk = 500 MPa) wychodzi stopień zbrojenia 0,135%. W płycie grubości 25 cm, przy wysokości użytecznej około 19 cm, to około 2,6 cm² stali na metr w każdym kierunku strefy rozciąganej. Spełnia to na przykład ⌀10 co 25 cm (3,14 cm²/m).

To jest dolna granica z normy, a nie projekt. Realne płyty pod domami mają zwykle 2-3 razy więcej stali, na przykład ⌀12 co 15 cm to 7,54 cm²/m, bo o zbrojeniu decydują obciążenia i grunt, a nie minimum normowe.

Otulina: ile betonu pod prętami i nad nimi?

Otulina to grubość betonu między prętem zbrojeniowym a powierzchnią płyty. Chroni stal przed korozją, zapewnia przyczepność stali do betonu i odpowiada za odporność ogniową.

Według Eurokodu 2 otulina nominalna to otulina minimalna powiększona o odchyłkę wykonawczą. Dla fundamentów w klasie ekspozycji XC2 (beton wilgotny, rzadko suchy) wychodzi 25 mm + 10 mm, czyli 35 mm. Od spodu norma stawia wyższe wymagania:

• co najmniej 40 mm, gdy beton układa się na przygotowanym podłożu, na przykład na chudym betonie,
• co najmniej 75 mm, gdy beton układa się bezpośrednio na gruncie.

Wiele projektów płyt przyjmuje od spodu 50 mm, z zapasem na nierówności podłoża. Wartość dla Twojej płyty podaje projekt konstruktora.

Otulinę utrzymują dystanse, plastikowe albo betonowe podkładki pod siatką dolną, oraz kobyłki pod siatką górną. Układa się je gęsto na całej powierzchni płyty, żeby siatki nie ugięły się pod ciężarem własnym i pod ekipą chodzącą po nich w trakcie betonowania.

Jak długi zakład przy łączeniu prętów?

Gdy pręt z huty jest za krótki, łączy się go z następnym na zakład: pręty kładzie się obok siebie na określonej długości i wiąże drutem. Długość zakładu konstruktor oblicza według PN-EN 1992-1-1, z uwzględnieniem klasy betonu, średnicy pręta, warunków przyczepności i tego, ile prętów łączy się w jednym przekroju.

• Typowo 40-60 średnic pręta dla prętów dolnych, czyli dla ⌀12 mm około 48-72 cm.
• Pręty górne w płycie grubszej niż 25 cm pracują w gorszych warunkach przyczepności i mogą wymagać zakładu nawet około 80 średnic.
• Zakłady na mijankę: sąsiednie pręty łączy się w różnych miejscach. Odstęp między sąsiednimi zakładami to co najmniej 0,3 długości zakładu.
• Odstęp prętów w zakładzie nie więcej niż 4 średnice i nie więcej niż 50 mm.
• Siatki zgrzewane łączy się według tych samych zasad. Zakład 10-20 cm nie wystarcza dla zbrojenia głównego.

Wzmocnienia krawędzi, naroży i miejsc pod ścianami

Siatka podstawowa to nie całe zbrojenie. Projekt przewiduje dodatkowe pręty tam, gdzie płyta pracuje najciężej.

• Pod ścianami nośnymi dodatkowe pręty wzdłuż ściany, bo tam koncentruje się obciążenie z budynku.
• W narożach dodatkowe pręty, bo naroża pracują w dwóch kierunkach naraz.
• Na obwodzie pręty w kształcie litery U, które spinają siatkę górną i dolną i usztywniają krawędź płyty.

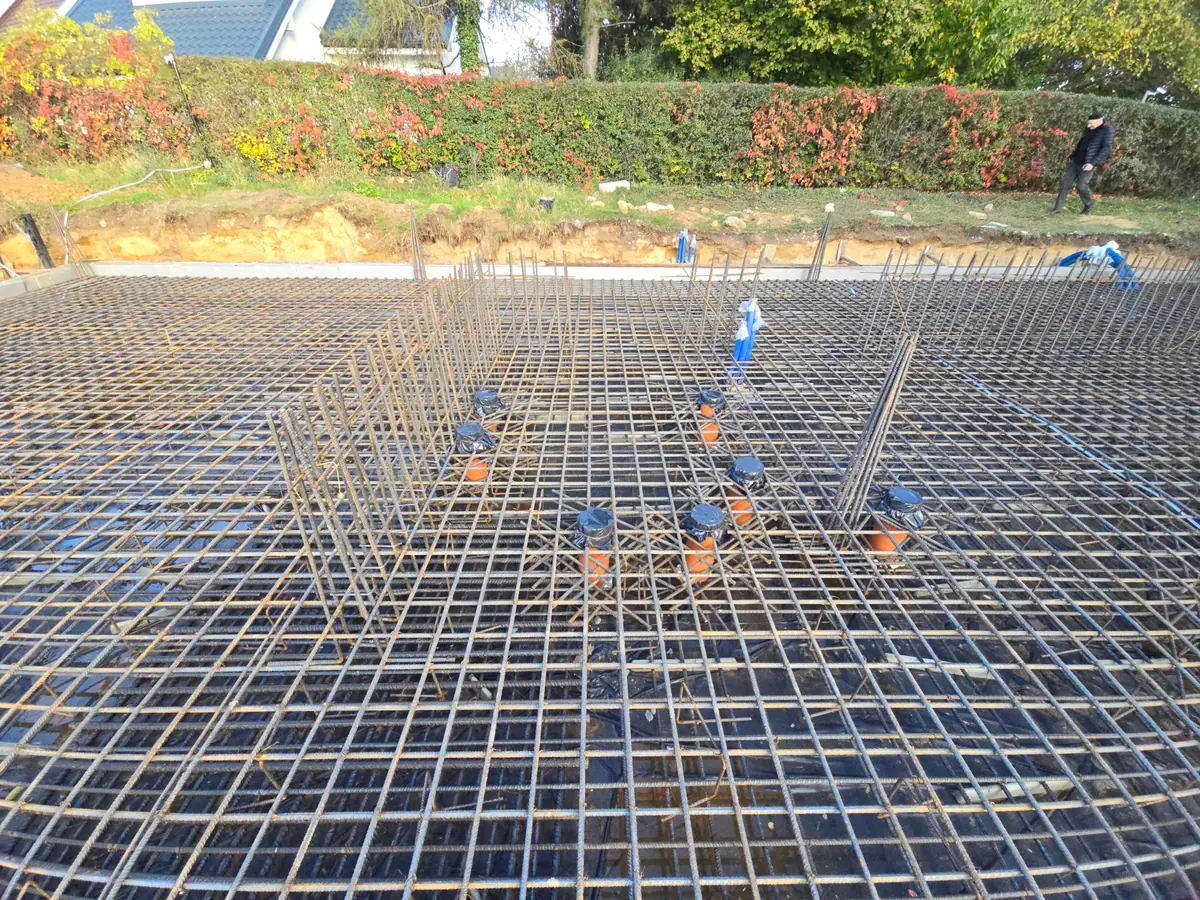

• Wokół przepustów instalacyjnych dozbrojenie otworu, żeby przejście rury nie osłabiło płyty.

Ilość, średnice i długości tych prętów zawsze wynikają z projektu. Nie da się ich przyjąć z tabeli.

Co musi być w projekcie zbrojenia

Profesjonalny projekt zbrojenia płyty fundamentowej zawiera:

1. Rzut zbrojenia dolnego i górnego z naniesionymi prętami, średnicami, rozstawami i oznaczeniami.
2. Specyfikację stali: gatunek (np. B500SP), ilości w metrach albo kilogramach dla każdego elementu.
3. Detale w miejscach krytycznych: naroża, strefy pod ścianami nośnymi, przebicia instalacyjne.
4. Schemat dystansów: jakie i jak gęsto.
5. Otulinę: wymiar i sposób zachowania.
6. Klasę ekspozycji betonu, np. XC2 dla kontaktu z gruntem.
7. Klasę betonu, np. C25/30, oraz wymaganą wodoszczelność, jeśli projekt jej wymaga.
8. Obliczenia statyczne, jako załącznik albo odrębny operat.

Bez tych elementów wykonawca musi się „domyślać”, co prowadzi albo do nadmiarowej, drogiej konstrukcji, albo do niedomiarowej, niebezpiecznej. Dlatego zbrojenie układa się wyłącznie według kompletnej dokumentacji konstruktora.

Gotowe siatki czy wiązanie na placu?

To dwa różne podejścia, oba zgodne z normą. Różni je technologia montażu i ekonomika.

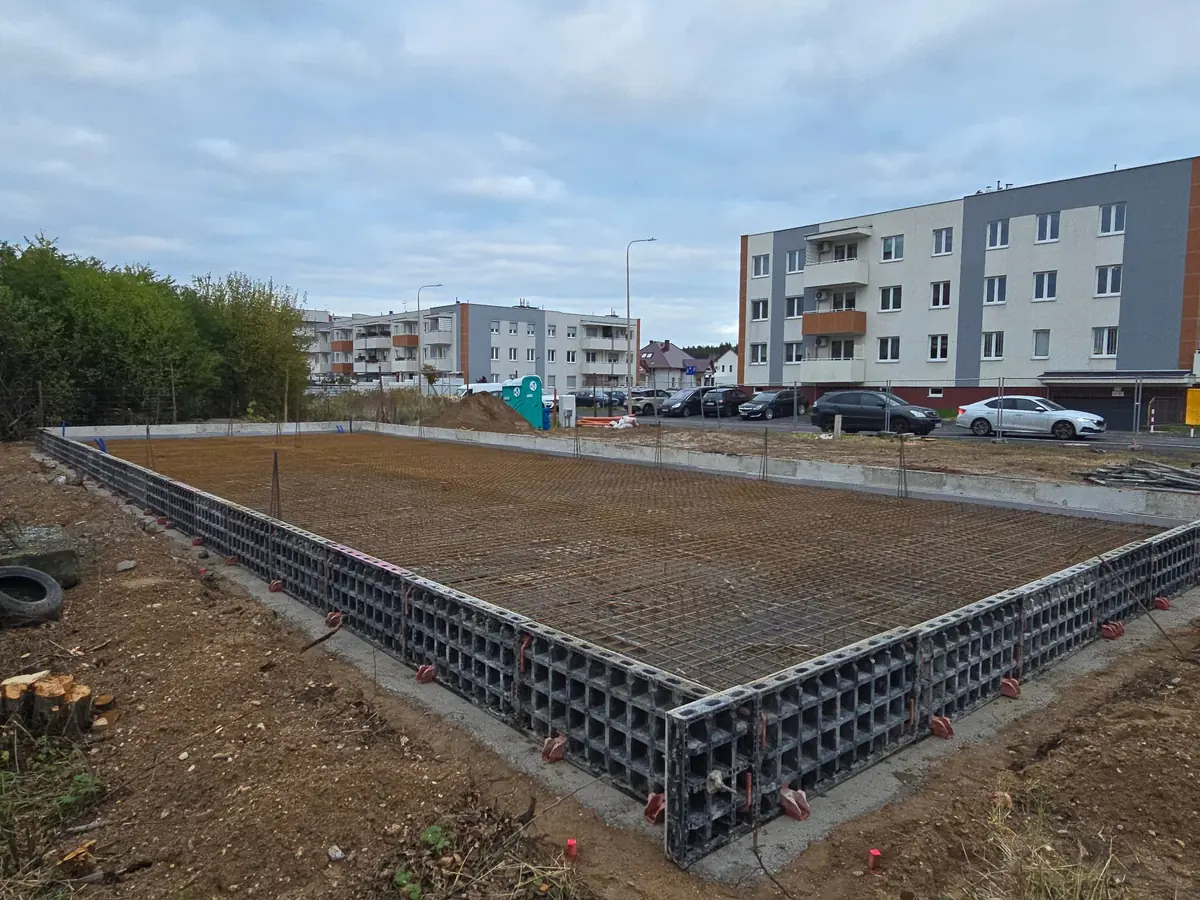

Siatki fabryczne (zgrzewane): kupowane w hurtowni jako gotowy element, najczęściej w wymiarach 2×6 m albo 2×3 m, z prętami ⌀6-⌀12 mm. Plusy: szybki montaż, powtarzalna jakość zgrzewu, mniej pracy na placu. Minusy: standardowe rozstawy (15 cm), które nie zawsze pasują do indywidualnego projektu, i nieco wyższa cena w przeliczeniu na kilogram stali. Warto sprawdzić klasę ciągliwości stali w siatce: klasa A jest mniej ciągliwa niż B500SP w klasie C.

Wiązanie na placu (z prętów luzem): pręty kupowane w 12-metrowych odcinkach, cięte i wiązane drutem na placu według rysunków konstruktora. Plusy: pełna swoboda projektowa, dowolny rozstaw i średnica, możliwość lokalnych wzmocnień. Minusy: dłuższy czas pracy ekipy, większa zależność od jakości wiązania.

Kiedy które: przy indywidualnym projekcie z dodatkowymi wzmocnieniami wiązanie na placu z prętów luzem pozwala dokładnie odwzorować rysunki konstruktora. Gotowe siatki skracają montaż tam, gdzie rozstawy i średnice z projektu pasują do wymiarów handlowych. Wybór ustala się przy wycenie, porównując koszt obu opcji.

Zbrojenie rozproszone: kiedy włókna pomagają, a kiedy nie wystarczą

Zbrojenie rozproszone to włókna dodawane do betonu: polipropylenowe, stalowe, szklane albo bazaltowe. Rozkładają się w całej objętości i ograniczają rysy skurczowe, szczególnie w pierwszych dniach dojrzewania betonu.

Włókna nie zastępują siatek w płycie fundamentowej. Główne zbrojenie z prętów zostaje. Konstrukcyjne wykorzystanie betonu z włóknami stalowymi wymaga osobnego projektu: nowa generacja Eurokodu 2 opisuje je w odrębnym, informacyjnym załączniku. W badaniach Politechniki Białostockiej dodatek 8 kg/m³ włókien bazaltowych podniósł nośność belek o około 15% i ograniczył zarysowanie. To wynik laboratoryjny, a nie przepis na płytę.

Pręty bazaltowe i kompozytowe zamiast stali

Pręty bazaltowe (BFRP) to włókna bazaltowe zatopione w żywicy. Nie korodują i są około cztery razy lżejsze od stali: gęstość około 1,9 g/cm³ wobec 7,86 g/cm³. Mają jednak kilka ograniczeń, które trzeba znać przed decyzją:

• Niższy moduł sprężystości, około 48-70 GPa wobec 200 GPa dla stali. Płyta mocniej się ugina i szerzej rysuje. W badaniach Politechniki Białostockiej belki z prętami BFRP uginały się przy tym samym obciążeniu nawet o 40% bardziej niż żelbetowe.
• Kruche zniszczenie. Pręty kompozytowe pracują sprężyście aż do zerwania, bez uplastycznienia, więc zniszczenie nie jest niczym wcześniej sygnalizowane.
• Wysoka temperatura. Po przekroczeniu temperatury zeszklenia żywicy spada wytrzymałość i przyczepność do betonu, dlatego nie zaleca się ich tam, gdzie wymagana jest wysoka odporność ogniowa.
• Brak uziomu. Pręty kompozytowe nie przewodzą prądu, więc nie zastąpią uziomu fundamentowego ze stali.

Obecna norma PN-EN 1992-1-1 dotyczy stali zbrojeniowej. Zbrojenie niemetaliczne pojawia się dopiero w informacyjnym załączniku nowej generacji Eurokodu 2, dlatego płytę na prętach bazaltowych może zaprojektować wyłącznie konstruktor.

Pięć częstych błędów wykonawczych

Poniżej błędy wykonawcze, które kosztują inwestorów najwięcej. Warto je znać, żeby wiedzieć, na co patrzeć przy odbiorze zbrojenia.

1. Brak dystansów albo zbyt rzadko ułożone. Siatka opada w trakcie betonowania, otulina spada poniżej minimum, stal zaczyna korodować. Naprawa bez rozbiórki jest niemożliwa.
2. Niedopasowane średnice prętów. „Mam ⌀10, dam ⌀10”, kiedy projekt wymaga ⌀12. Niedoszacowana nośność.
3. Zbyt krótki zakład przy łączeniu prętów. Zakład krótszy niż wynika z obliczeń, na przykład 30 cm zamiast około 50-70 cm dla ⌀12. Skutek: pęknięcia w miejscach łączeń.
4. Pominięte wzmocnienia w strefach krytycznych. Pod ścianą nośną idzie zwykła siatka, bez dodatkowych prętów. Koncentracja naprężeń, mikropęknięcia.
5. Mieszanie gatunków stali bez wiedzy projektanta. Siatki z jednej stali, wzmocnienia z innej, o innej ciągliwości. Konstrukcja pracuje niejednolicie.

Dlatego każdy etap zbrojenia warto sfotografować przed betonowaniem. Zdjęcia dołącza się do dokumentacji powykonawczej, którą inwestor dostaje przy odbiorze.

Jak wygląda zbrojenie na budowie: etapy

1. Wgląd w projekt konstruktora. Sprawdza się, czy dokumentacja jest kompletna (rzuty, specyfikacja stali, detale, klasa betonu). Braki zgłasza się konstruktorowi, zanim zostanie zamówiona stal.
2. Zamówienie stali. Z hurtowni, z atestami, dokładnie według projektu, z zapasem na cięcie. Atest hutniczy zostaje w dokumentacji.
3. Cięcie i ułożenie dolnej siatki na dystansach zapewniających otulinę z projektu, nad folią i izolacją XPS, jeśli płyta jest ciepła.
4. Wiązanie dolnej siatki i dodatkowych wzmocnień. Wiązanie drutem na skrzyżowaniach. Dodatkowe pręty pod ścianami nośnymi, w narożach i wokół przebić instalacyjnych.
5. Ułożenie górnej siatki na kobyłkach, na wysokości zapewniającej otulinę górną z projektu.
6. Kontrola i dokumentacja. Otulinę mierzy się w kilku miejscach, zbrojenie fotografuje i sprawdza z projektem. Kierownik budowy potwierdza odbiór zbrojenia w dzienniku budowy przed betonowaniem.

Specyfikacja techniczna w skrócie

Najczęstsze pytania

Jakie zbrojenie idzie do płyty fundamentowej? Najczęściej stal żebrowana B500SP (klasa A-IIIN) albo B500B o granicy plastyczności 500 MPa. Średnice prętów głównych ⌀10-⌀16 mm w zależności od projektu, dla typowego domu jednorodzinnego najczęściej ⌀12 mm. Układ dwukierunkowy, dwie siatki (górna i dolna), wzmocnienia pod ścianami nośnymi i w strefach koncentracji obciążeń.

Co ile pręty zbrojeniowe w płycie fundamentowej? Typowo co 15 cm w obu kierunkach, w poradnikach spotyka się 10-20 cm. Eurokod 2 zaleca, żeby rozstaw prętów głównych nie przekraczał trzykrotnej grubości płyty i 400 mm, a w strefach największych momentów dwukrotnej grubości i 250 mm. Konkretny rozstaw zawsze wynika z obliczeń konstruktora.

Ile kg zbrojenia na m² płyty fundamentowej? Dwie siatki z prętów ⌀12 mm co 15 cm to około 24 kg stali na m² płyty. Dla układów od ⌀10 co 20 cm do ⌀14 co 15 cm wychodzi około 12-32 kg/m². Do tego dochodzą zakłady prętów i dodatkowe pręty z projektu na krawędziach, w narożach i pod ścianami.

Czy płyta fundamentowa musi być zbrojona? Tak. Beton C25/30 wytrzymuje na ściskanie 25 MPa, ale na rozciąganie średnio tylko 2,6 MPa. Siły rozciągające od obciążeń budynku i zmian temperatury przejmuje stal. Bez zbrojenia płyta pęka i osiada nierównomiernie, dlatego każda płyta pod budynek mieszkalny ma projekt konstruktora ze schematem zbrojenia.

Jakie jest minimalne zbrojenie płyty fundamentowej? Według Eurokodu 2 dla betonu C25/30 i stali B500 minimalny stopień zbrojenia rozciąganego to 0,135%. W płycie grubości 25 cm to około 2,6 cm² stali na metr w każdym kierunku. To minimum normowe, a nie projekt: realne płyty pod domami mają zwykle 2-3 razy więcej stali.

Jaka otulina zbrojenia w płycie fundamentowej? Według Eurokodu 2 dla fundamentów w klasie XC2 otulina nominalna to 35 mm. Od spodu co najmniej 40 mm, gdy beton układa się na przygotowanym podłożu, i 75 mm, gdy bezpośrednio na gruncie. Wiele projektów przyjmuje od spodu 50 mm z zapasem.

Ile zakładu na łączenie zbrojenia? Typowo 40-60 średnic pręta dla prętów dolnych, czyli dla ⌀12 mm około 48-72 cm. Pręty górne w płytach grubszych niż 25 cm mogą wymagać dłuższego zakładu, nawet około 80 średnic. Zakłady rozmieszcza się na mijankę, a dokładną długość oblicza konstruktor według PN-EN 1992-1-1.

Czy można zbroić płytę fundamentową prętami bazaltowymi? Tylko na podstawie projektu konstruktora. Pręty bazaltowe nie korodują i są około cztery razy lżejsze od stali, ale mają kilkukrotnie niższy moduł sprężystości, więc płyta mocniej się ugina, a zniszczenie jest kruche. Nie zastąpią też stalowego uziomu fundamentowego. Obecny Eurokod 2 dotyczy stali zbrojeniowej.

Czy włókna mogą zastąpić siatki w płycie fundamentowej? Nie. Zbrojenie rozproszone ogranicza rysy skurczowe, ale główne zbrojenie z prętów zostaje. Konstrukcyjne wykorzystanie betonu z włóknami wymaga osobnego projektu.

Gotowe siatki czy wiązanie na placu: co wybrać? Przy indywidualnym projekcie z dodatkowymi wzmocnieniami pod ścianami nośnymi wiązanie na placu z prętów luzem pozwala dokładnie odwzorować projekt konstruktora. Gotowe siatki skracają montaż, gdy rozstawy z projektu pasują do wymiarów handlowych. Wybór ustala się przy wycenie, porównując koszt obu opcji, a decyduje inwestor.

Źródła

• PN-EN 1992-1-1 (Eurokod 2), Projektowanie konstrukcji z betonu: tabl. 3.1, p. 4.4.1, p. 8.7, p. 9.2.1.1, p. 9.3.1.1.
• EPSTAL, właściwości stali zbrojeniowej: masy nominalne prętów, gatunek B500SP.
• M. Szumigała, D. Pawłowski, Zastosowanie kompozytowych prętów zbrojeniowych w konstrukcjach budowlanych, Przegląd Budowlany 3/2014.
• J. Krassowska, M. Kosior-Kazberuk, Pręty kompozytowe BFRP jako zbrojenie w prefabrykowanych belkach betonowych, Materiały Budowlane 4/2022.
• A. Halicka, Kierunki zmian normy „Projektowanie konstrukcji z betonu”, Dni Betonu 2023.

Ostatnia aktualizacja: wrzesień 2026.
